当气温飙升至 35℃+，地坪漆施工就像在玩扫雷游戏—— 稍不注意，起皱、起泡、针孔等问题就会集体爆发！今天嘉丽士就把地坪漆高温施工的生存法则一次性说透，让大家少走弯路！
地坪漆在高温条件下涂装施工会出现以下几个问题：

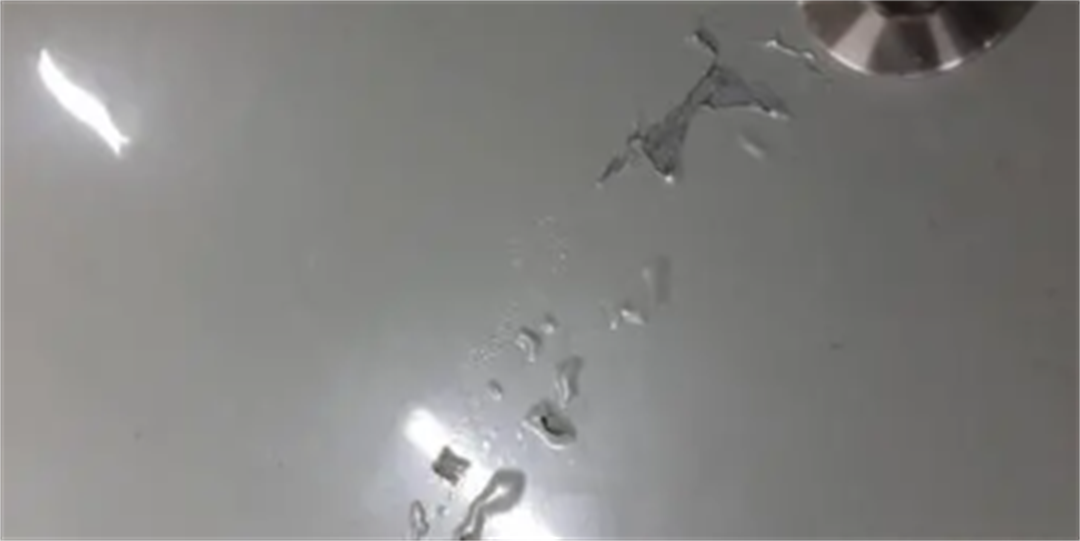

一、起皱
表现为漆膜呈现有规律的小波幅波纹形式的皱纹，有时可深及部分或全部膜厚。主要是因为温度过高，地坪漆涂层里层和表层的干燥速度不同，在高温下涂层表面会迅速干燥，急剧收缩向上收拢，产生皱纹。
也可能是施工中一次涂刷太厚，漆膜表面快速干燥，但内部未干，因而起皱。第一层油漆未干时，便涂第二层，或是油漆配比不恰当或稀释不恰当亦容易产生 。
起皱处理方法：将起皱部位用铲刀铲去，再用粗砂打磨平整按正常施工一至两遍。紧记要待第一层漆干透后，才可上第二层，但不宜涂得太厚。
二、起泡

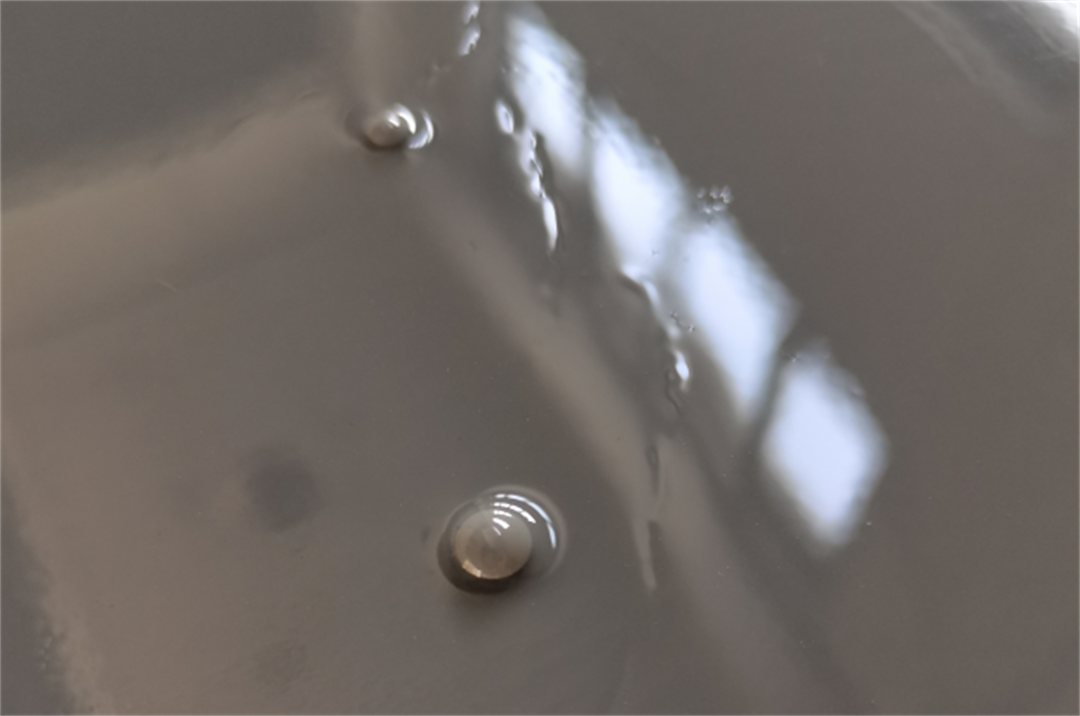

起泡表现为漆膜中存在气泡。主要是因为部分地坪漆涂料中含有自动分解释放气体的物质，搅拌也会在涂料中混入气体，温度过高，涂层在涂料中的气体释放出来之前固化，就会让气体留在涂层内，形成气泡。
另外，涂料在施工过程中形成空气或溶剂挥发的气体造成气泡，在底材处理不当（如底材含水率高，毛孔未被封闭或基材表面有水等）或施工中涂刷不当（漆膜过厚等）时容易产生此现象。
起泡处理方法：基材表面要处理干净，底材含水率不能太高，耐高温漆如基材表面有水，要等水渍干透后再上油漆。如果已经产生气泡，可将有气泡处用铲刀铲去，重新打磨上漆。
三、麻点、针孔
表现为漆膜中存在着类似于针刺成的细孔。主要因为地坪漆涂料中的气体能透过涂膜释放到涂层外，但溶剂已基本挥发，涂料黏度过高，气泡造成的小孔已无法自动消除。
由于湿漆膜中混入的空气泡和产生的其他气泡破裂，且在漆膜干燥前不能流平造成，也可能由于底材处理不当或施工涂刷不当（漆膜过厚等）而造成。涂料滚涂时，涂刷太厚或滚筒转速太快，也容易产生针孔。
针孔、麻点处理方法：如是色漆砂磨后用腻子填平，再刷一至两遍即可。清漆打磨后薄刷几遍，让涂料渗入毛孔内填平为止。
这些问题严重影响了地坪的美观，如何才能在这种高温条件下做出好的地坪，避免这些问题的出现呢？嘉丽士有以下有几点建议：
一、施工前做好基材处理和材料检查
基材处理：确保基材表面干净、干燥，无油污、灰尘等杂质。严格控制底材含水率，避免因含水率过高导致起泡等问题。若基材表面有水渍，需待其完全干透后再进行施工。封闭基材毛孔，防止气体或水分从毛孔渗出影响涂层质量。
材料检查：检查地坪漆涂料的性能，确保其适合高温环境下施工。确认涂料的配比和稀释是否正确，避免因配比不当或稀释不恰当而产生起皱等问题。
二、施工过程控制施工环境和施工操作
施工环境:尽量选择在温度相对较低的时间段进行施工，如早晨或傍晚，避免在正午高温时施工。控制施工环境的通风情况，保证空气流通，有助于涂料中溶剂的挥发和气体的释放。
施工操作:避免一次涂刷太厚，漆膜过厚容易导致表面快速干燥而内部未干，从而产生起皱、起泡、针孔等问题。涂刷时要均匀，避免出现厚薄不均的情况。滚涂时，控制滚筒转速，不宜太快。第一层油漆完全干透后，再涂第二层，确保涂层之间的附着力。搅拌涂料时要均匀，避免混入过多气体。若涂料中含有自动分解释放气体的物质，需特别注意搅拌方式和时间。
